扼流过滤器

定义:低通滤波器由电感与整流输出电路串联，电容与负载电阻并联组成。它也被称为L-截面过滤器由于电感器和电容以倒l的形状连接，整流电路的输出脉冲直流电压通过电感器或扼流圈。

该电感具有低直流电阻和极高的交流电抗。因此，波纹通过扼流圈过滤。一些残留的波纹，如果存在于滤波信号从电感线圈将绕过电容。这背后的原因是电容器允许交流和阻塞直流。

扼流滤波器或L型滤波器的意义

由于串联电感器和分流电容滤波器的缺点，扼流滤波器存在存在。串联电感器滤波器滤波输出电流，但在很大程度上将输出电流（RMS值和峰值值）降低。并联电容器滤波器有效地执行过滤，但增加二极管电流。二极管中的过量电流可能导致其破坏。

此外，串联电感器滤波器的纹波因子与负载电阻成正比，其意味着负载电阻增加，纹波因子也开始增加。并且在分流电容器的情况下，纹波因子与负载电阻的值成反比。它意味着，在分流电容器滤波器中，纹波因子随着负载电阻的增加而降低，随着负载电阻的降低而增加。

因此，为了更好的性能，我们需要一个滤波器电路，其中纹波因子低，并且不随负载电阻的变化而变化。这可以通过使用串联电感滤波器和分流电容滤波器的组合来实现。配套电容器滤波器的电压稳定性能和串联电感滤波器的电流平滑性能用于形成扼流滤波器或L型滤波器。

串联电感滤波器和分流电容滤波器的组合通常用于大多数应用。组合结果为两种类型，即L-部分滤波器和PI滤波器。在本文中，我们将讨论L-Section或Choke过滤器和下一篇文章的工作，我们将详细讨论PI过滤器。

扼流圈滤波器或l型滤波器的工作

当来自整流电路的输出的脉动DC信号被馈送到蒸发滤波器中时，输出DC电压中存在的AC波纹通过扼流圈滤波。电感器具有阻止AC并通过DC的属性。这是因为电感器的直流电阻低，电感线圈的AC阻抗高。因此，交流纹波被电感线圈阻挡。

虽然电感有效地消除了交流波纹，但一小部分的交流波纹仍然存在于滤波信号中。然后这些波纹被并联到负载电阻的电容器移除。现在，直流输出信号是自由的交流元件，这个稳压直流可以用于任何应用。

如果高感抗的电感器(X_L.），大于纹波频率的电容电抗，而不是过滤效率得到改善。

扼流圈滤波器或l型截面滤波器的波形

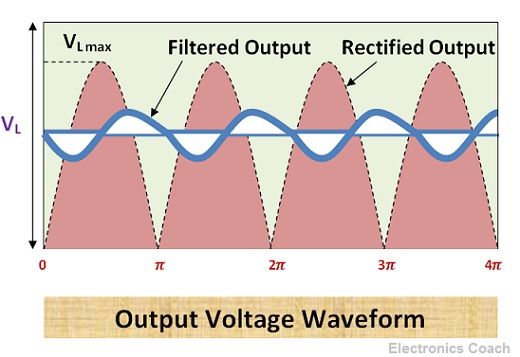

DC输出信号的波形与过滤器，无过滤器如下图所示。

扼流滤波器或L型滤波器的特性

1. 规：对于通过整流电路的负载电阻流过整流器的直流输出电压的变化被称为调节。

2. 波纹因子：这是过滤器的重要特征之一。如果可以有效地移除波纹，则滤波器被认为是有效的。纹波因子是输出信号和DC中存在的AC的比率。涟漪因子差将是设备的性能。

最小化纹波因子的最有效方法是提高电感抵抗的值。通过使用低电抗电容器可以在很大程度上可以在很大程度上最小化负载电阻和电容器的组合电抗，从而可以通过负载电阻绕过通过电容器和调节的DC电压旁路的完整AC信号。在这些条件下，净阻抗将是由于电感线圈，这将是约2ωLi.e. x_L.=2ωL。

3. 关键的电感:电感值可以增加到极限，并且这种电感值称为临界电感。

扼流圈滤波器或l型滤波器的优点

1. 它提供更好的电压调节。
2. 波纹因素可以根据需要而改变。

扼流圈滤波器或l型滤波器的缺点

1. 笨重的大小:这些滤光片在古代流行，但由于电感器和电容器的大小，现在已经过时了。
2. 不适合低压电源:这些不适合低压电源。IC调节器或有源滤波器用于此类设备。

它是串联电感滤波器和分流电容滤波器的组合。这两种过滤器的优点都用于形成扼流圈输入滤波器。并且两种这些过滤器的缺点都在扼流滤波器中移除。
